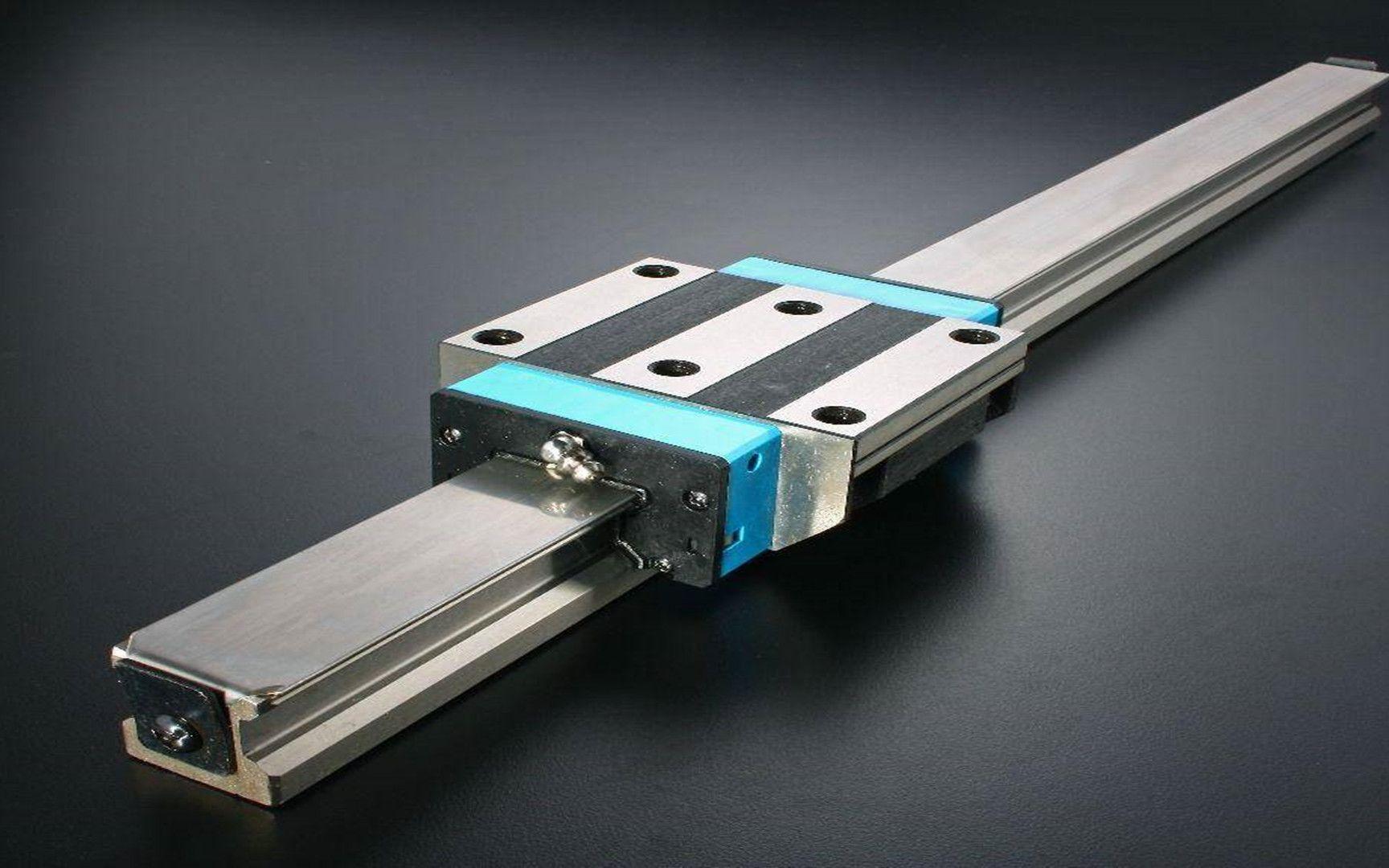

一、电气关联故障的五大典型表现

1. 定位偏差：滑块实际位置与指令位置偏差超过±0.05mm，且偏差呈周期性波动。通过激光干涉仪检测，若误差曲线与电网频率同步，提示存在电气干扰。

2. 运动抖动：低速运行时出现0.5-2Hz的周期性振动，示波器检测伺服电机电流波形显示明显谐波分量，表明驱动系统存在共振。

3. 过载报警：伺服驱动器频繁报过载故障（如ER.123），但机械负载未超标，检查发现电机相电流不平衡度＞10%。

4. 编码器异常：位置反馈信号丢失或跳变，导致机床报警。用示波器检测编码器A/B相脉冲，若出现缺失或畸变，需检查信号线屏蔽层接地。

5. 温升失控：导轨温度异常升高，但润滑系统正常。红外热成像显示电机接线端子温度＞85℃，表明存在接触不良或电缆绝缘破损。




二、三级电气诊断体系

1. 电源层检测

• 电压稳定性：用万用表检测伺服电源电压波动范围，若超过额定值±5%，需加装稳压器。

• 接地电阻：测量设备接地电阻，标准值应＜4Ω。若＞10Ω，需重新铺设接地网。

• 谐波分析：通过电能质量分析仪检测电网谐波含量，THD＞8%时，需安装有源滤波器。

2. 信号层排查

• 编码器信号：用示波器检测编码器输出信号，幅值应≥2Vpp，若＜1.5Vpp，需更换编码器或调整信号放大电路。

• 通信总线：检查EtherCAT/SERCOS总线通信状态，若出现周期性丢包，需检查终端电阻匹配与线缆长度。

• I/O信号：用逻辑分析仪捕捉PLC输出信号时序，若与伺服驱动器输入信号存在相位差＞50μs，需调整程序延迟。

3. 驱动层验证

• 参数匹配：核对伺服驱动器增益参数（P/I/D），若位置环增益＞30rad/s，需降低至20-25rad/s以抑制振荡。

• 电流平衡：用钳形表检测电机三相电流，若偏差＞5%，需检查电机绕组或驱动器功率模块。

• 再生处理：若减速时出现过电压报警，需检查再生电阻阻值（标准值应为电机额定功率的30-50%）。

三、典型案例与解决方案

案例1：某加工中心Z轴运动抖动
诊断：通过频谱分析发现振动频率与电机极对数相关，检测发现编码器信号线与动力线共管敷设，存在电磁干扰。
处理：重新布线，编码器线采用双绞屏蔽电缆并单独接地，抖动现象消除。

案例2：某机器人导轨定位偏差
诊断：激光跟踪仪检测显示反向间隙超差，检查发现伺服电机与滚珠丝杠联轴器存在0.2mm间隙。
处理：更换弹性联轴器并调整预紧力，定位精度恢复至±0.01mm。

直线导轨电气故障的诊断需遵循"电源-信号-驱动"的分层排查原则。通过实施三级诊断体系，85%的电气关联故障可在2小时内完成定位。实践表明，严格执行本诊断流程的企业，设备综合效率（OEE）可提升30%以上，显著降低非计划停机损失。建议建立电气健康档案，结合振动监测与油液分析技术，实现从被动维修到预测性维护的转变。
